品質保証・測定技術
多様な測定機器設備と経験豊富な測定技術から、精密な測定データをご提供

品質保証

高精度な製品の加工技術を裏付けるためには、測定技術や品質保証体制が伴ってなくてはいけません。ユー・コーポレーションでは、最新鋭のマシンで加工された高精度な製品の測定を正確に行えるよう、様々な測定機器を設備しております。加工環境と同条件の温度管理のもと、経験豊富な検査員がお客様の要求品質に合った測定を行い、品質を保証致します。製品の形状や寸法測定だけでなく、お客様のご要望に合わせた検査成績書、処理・材料証明など様々な資料を準備し、トータルで保証する体制を整えております。

受託測定

ユー･コーポレーションでは、様々な測定機器と経験豊富な測定技術を組み合わせた測定の受託サービスを行っております。お客様からお預かりした製品から当社の測定技術を生かして、精密な測定データを提供致します。測定する製品の要求精度や評価内容に合わせて、最適な測定結果をご提供できるよう測定機器、照合ソフトを多数取り揃えております。

受託測定サービスの流れ

受託測定実績紹介

CNC自動測定
CNCプログラムを活用し、多数個測定や不良品検出などの対応が可能です。また、プログラムを作成する事で、3D曲面に対し、ならい測定を行うことが出来ます。
大型部品測定
高精度CNC三次元測定機(テーブルサイズ:X1000 Y1200 Z800)を使用し、大型部品や冶工具等の測定が可能です。
立会い測定
お客様立会いのもと、測定方法や測定ポイント、基準の取り方などを確認しながら、立会い測定を行っております。

リバースエンジニアリング

お客様からお預かりした現物を測定することで、3Dデータや図面製作を行う事が可能です。ユー・コーポレーションでは、今では入手困難となった部品や、ハンドメイド製品の測定を実施し、3Dデータ、図面製作～モノづくりまでを自社一貫で作業致します。

究極の3D Scan-to-CADソリューション Geomagic Design X

Geomagic Design Xは、履歴ベースのCAD機能と、3Dスキャンデータ処理機能を融合したリバースエンジアリングソフトです。
3Dスキャンデータから、汎用的なCADソフトウェアと互換性のあるフィーチャーベースのソリッドモデルを作成することが可能できます。

測定設備

計測用X線CTシステム	島津製作所　XDimensus 300　サイズ φ300×210	1台
三次元測定器（CNC駆動、スキャニング）	東京精密　XYZAX AXCEL　サイズ 1000×1200×800　スキャニングプローブXAST　XXT 搭載	1台
三次元測定器（CNC駆動）	東京精密　SAV FUSION　サイズ　450×500×300	1台
三次元測定器	ミツトヨ　Crysta-plus M544　サイズ　500×400×400	3台
	ミツトヨ　F604　サイズ 600×400×300	1台
	ミツトヨ　BH504、BHV504 サイズ 500×400×250	2台
	ミツトヨ　QM measure353　サイズ 300×500×300	2台
非接触三次元測定器	OGP　スマートスコープZIP　サイズ 300×300×200	1台
	ミツトヨ　QUICK SCOPE（L4020Z）サイズ 400×200×150	1台

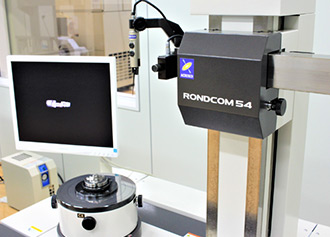

真円度、円筒形状測定器	東京精密　RONDCOM　54DX φ300、Z300	1台
超深度形状測定顕微鏡	キーエンス　VK8510　Z:7μ	1台
面粗さ測定器	ミツトヨ　SV-402　Z:600㎛、X:50mm	1台
各種ゲージ、他	ピンゲージ10μとび	2セット
	ブロックゲージ、マイクロメータ
